  • YF-4型硬质合金模扩孔成型机(钨模扩孔成型机)磁盘

    1.特点:本设备采用进口轴承转动,精度高、噪音低、无极变速,数字时间控制,操作及为人性化设计。它4工位快于人工5-6倍。

    2.功能:扩孔研磨、抛光入口区、压缩区、定径区和出口区一体化成型加工。

    3.加工范围D1.00mm-D10.00mm

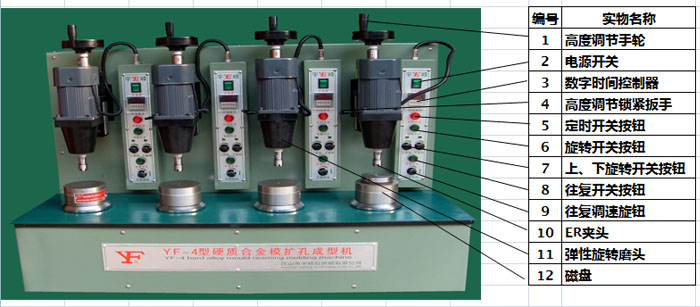

    YF-4型硬质合金模扩孔成型机(钨模扩孔成型机)磁盘操作功能

    1.高度调节手轮;(快速手动调节整组机头升高、降低到合适高度)

    2.电源开关;(整组工位的电源总开关)

    3.数字时间控制器;(控制整个工位的单次工作时间)

    4.高度调节锁紧扳手;(防止滚珠丝杆受力后上、下滑动调整好的高度)

    5.定时开关按钮;(整个工位时间控制器的开关按钮,单个工件完成停止后,7的调速旋钮归零。再启动开关,7的调速旋钮慢慢调整到合适速度再去加工下一个工件。违规操作容易造成机器电路故障)

    6.旋转开关按;(磁盘和弹性旋转磨头的控制开关按钮)

    7.上、下旋转开关按钮;(磁盘和弹性旋转磨头旋转快慢的控制旋钮)

    8.往复开关按钮;(上下往复运动的控制按钮)

    9.往复调速旋钮;(上下往复运动快慢的控制旋钮)

    10.ER夹头(高精度夹头)

    11.弹性旋转磨头(让模具和针棒软接触,使磨削的模具内孔光滑度更亮一些,还可以防止调节的机头过低时,开启往复后针棒与模具孔撞击)

    12.磁盘;(标准永磁磁铁盘)



    YF-4型硬质合金模扩孔成型机(钨模扩孔成型机)磁盘操作流程

     右旋松开4——旋转1(调至最高位置)——右旋松开10(装好针棒)——在磁盘上放入尼龙磨料回收装置——调节12(右旋关闭磁性)——放入模具(模具出口建议用胶带粘住,防止磨料漏出)——确保7的两个调速旋钮归零(防止出现意外伤害)——启动2——按通6慢慢左旋7“上、上旋转”(调至低速旋转状态)——调节1(使针棒与模具孔接触,模具会自动寻至中心位置)——慢慢右旋7“上、上旋转”(将旋钮归零)——左手轻按住模具,右手用内六角扳手将磁盘磁性开启(建议开启三分之一磁性即可)——调节1(使针棒与模具离开15mm的安全距离)——按通8——慢慢左旋9(调至低速往复运动。慢慢旋转1来精细调节针棒和模具的高度,调节高度保持ER夹头处的白色“尼龙”始终露出三分之一;防止开启往复时针棒高度过低,撞击模孔)——左旋锁紧4 (防止加工时受外作用力而上、下滑动调整好的高度)——慢慢左旋7“下旋转”(建议转速不要开太快)——慢慢左旋7“上旋转”(匀速上调至合适转速)——慢慢左旋9(匀速上调至合适转速)——根据实际情况加入适量磨料(建议磨料保持液体状态,防止模具和针棒干燥接触)——调整3(揭开透明罩,根据实际情况调整好一个工件所需的加工时间)——启动5

    实拍视频观看:http://www.ksyuf.com

    技术参数





    设备名称

    YF-4型硬质合金模扩孔成型机

    电压(V)

    220

    额定频率(HZ)

    50

    最大输出功率(W)

    90X8  120X4

    保险丝(A)

    10A

    最长延时

    99H99M

    往复行程

    5mm

    往复次数

    0-280次/分钟

    磨头转速

    0-2800转/分钟

    模座转速

    0-1300转/分钟

    磨头可夹直径

    D1.0mm—D10.0mm

    模座可装直径

    最大D100mm

    适应模芯材料

    硬质合金,人造金刚石,天然钻石及其他硬质材料

    加工精度

    0.002mm

    特点

    本机采用集成电路控制系统,无极变速,数字时间控制。

    机体尺寸

    1000X720X690 mm
