YF-4型直线精密内孔抛光机  功能和特点

1.本设备选用日本NSK线性直线导轨作为往复轴架。它灵活、噪音小、精度高、全部无极变速、数字时间控制，接插式控制线路。它连续工作500小时加一次油脂，使用分配式管道加油且无需打开机箱。
2.本设备采用磁性缩放紧线夹头，可夹圆棒，方棒，异形棒。加工范围Φ0.50-Φ8.00mm,加工速度按Φ2.0mm孔径计算，预计1分钟，天然钻石0.005，人造金刚石0.005，硬质合金0.06左右。（以上数据是预测，削磨速度根据磨料来决定，仅作参考）。
3.本设备主要用于各种圆孔，方孔及异形孔包括通孔，锥孔等通孔抛光，精度达到0.001.加工异形内孔工件时，需锁定模座转动，防止损坏工件内孔。

4.抛光线:Φ2.0mm以下，大于0.01；Φ2.0mm以上，大于0.01；Φ4.0mm以上，大于0.02；硬质合金模可用棉纱线作为抛光线

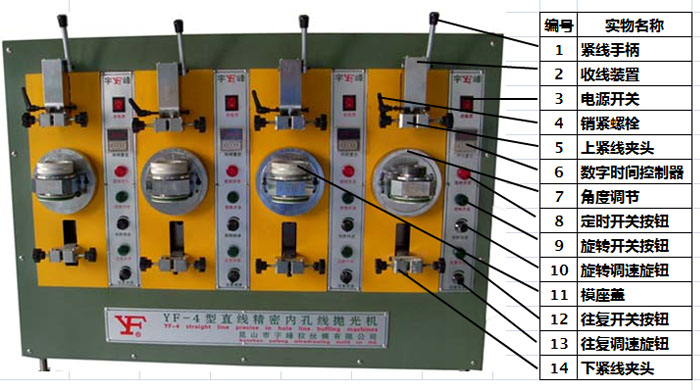

YF-4型直线精密内孔抛光机操作功能

1.紧线手柄；

2收线装置：（ 利用弹簧原理，快速收紧抛光绳索）

3.电源开关；（整组工位的电源总开关）

4.销紧螺栓；（在收紧绳索时防止弹簧结构的反作用力回弹，夹紧绳索装好后，松开销紧螺栓将自动拉紧绳索）

5.上紧线夹头；14.下紧线夹头；（调节模座的中心位置和夹紧绳索）

6.数字时间控制器;（控制整个工位的单次工作时间）

7.角度调节；（完善绳索紧贴模具内孔的锥度面）

8.定时开关按钮；（整个工位时间控制器的开关按钮，单个工件完成停止后，10和13的调速旋钮归零。再启动开关，13和10的调速旋钮慢慢调整到合适速度再去加工下一个工件。违规操作容易造成机器电路故障）

9.旋转开关按钮；（模座的控制开关按钮）

10.旋转调速旋钮；(模座旋转快慢的控制旋钮）

11.模座盖；（通过螺纹结构左右旋转后压紧、松开工件）

12.往复开关按钮；（上下往复运动的控制按钮）

13.往复调速旋钮；（上下往复运动快慢的控制旋钮）

YF-4型直线精密内孔抛光机操作流程

 1.装夹：右旋松开11（放入工件，左旋压紧工件）—松开14（调整好中心位置并压紧绳索）—右旋松开4—用力向下压1离开10mm左右距离—左旋锁紧4（防止弹簧结构反作用力）—松开5（调整好中心位置并压紧绳索）—右旋松开4弹簧结构反作用力拉紧绳索）

2. 加工的前期准备： 根据工件实际情况，确认需要抛光的区域，判断是否需要调整模座的角度，所调角度数值是抛光区域锥度的一半。 —锁紧7（防止加工时转动）—根据实际情况加入抛光粉。

3.加工： 10和13的调速旋钮归零—启动3—调整6（揭开透明罩，根据实际情况调整好一个工件所需的加工时间）—按通8 —按通12—慢慢左旋13（慢速上下往复运动，让抛光粉黏住绳索）—按通9—慢慢左旋10（匀速提升到所需转速）—慢慢左旋13（匀速提升到所需转速，建议往复速度不要调太快）。
