产品参数：

产品特点：

YF-2型硬质合金模扩孔成型机（钨模扩孔成型机）磁盘

1.特点：本设备采用进口轴承转动，精度高、噪音低、无极变速，数字时间控制,操作及为人性化设计。它4工位快于人工5-6倍。

2.功能:扩孔研磨、抛光入口区、压缩区、定径区和出口区一体化成型加工。

3.加工范围D1.00mm-D10.00mm

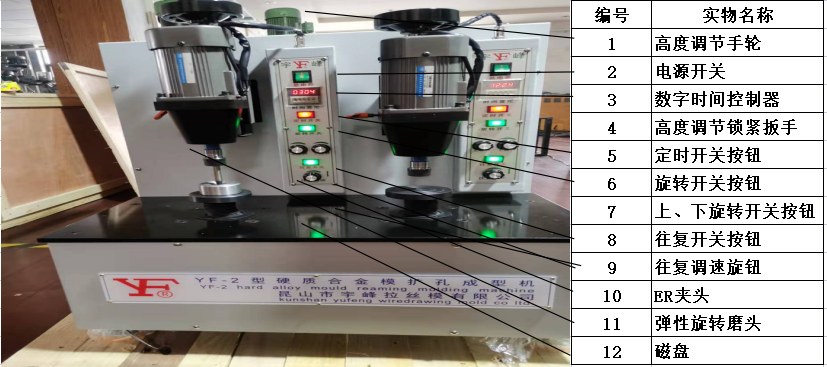

YF-2型硬质合金模扩孔成型机（钨模扩孔成型机）磁盘操作功能 1.高度调节手轮；（快速手动调节整组机头升高、降低到合适高度）2.电源开关；

（整组工位的电源总开关）3.数字时间控制器;（控制整个工位的单次工作时间）4.高度调节锁紧扳手；（防止滚珠丝杆受力后上、下滑动调整好的高度）

5.定时开关按钮；（整个工位时间控制器的开关按钮，单个工件完成停止后，7的调速旋钮归零。再启动开关，7的调速旋钮慢慢调整到合适速度再去加工

下一个工件。违规操作容易造成机器电路故障）6.旋转开关按；（磁盘和弹性旋转磨头的控制开关按钮）7.上、下旋转开关按钮；(磁盘和弹性旋转磨头旋

转快慢的控制旋钮）8.往复开关按钮；（上下往复运动的控制按钮）9.往复调速旋钮；（上下往复运动快慢的控制旋钮）10.ER夹头（高精度夹头）

11.弹性旋转磨头（让模具和针棒软接触，使磨削的模具内孔光滑度更亮一些，还可以防止调节的机头过低时，开启往复后针棒与模具孔撞击）

12.磁盘；（标准永磁磁铁盘）

YF-2型硬质合金模扩孔成型机（钨模扩孔成型机）磁盘操作流程

 右旋松开4—旋转1（调至最高位置）—右旋松开10（装好针棒）—在磁盘上放入尼龙磨料回收装置—调节12（右旋关闭磁性）—放入模具

（模具出口建议用胶带粘住，防止磨料漏出）—确保7的两个调速旋钮归零（防止出现意外伤害）—启动2—按通6—慢慢左旋7“上、上旋转”（

调至低速旋转状态）—调节1（使针棒与模具孔接触，模具会自动寻至中心位置）—慢慢右旋7“上、上旋转”（将旋钮归零）—左手轻按住模具，右手用内

六角扳手将磁盘磁性开启（建议开启三分之一磁性即可）—调节1（使针棒与模具离开15mm的安全距离）—按通8—慢慢左旋9（调至低速往复运动。慢慢

旋转1来精细调节针棒和模具的高度，调节高度保持ER夹头处的白色“尼龙”始终露出三分之一；防止开启往复时针棒高度过低，撞击模孔）—左旋锁紧4

（防止加工时受外作用力而上、下滑动调整好的高度）—慢慢左旋7“下旋转”（建议转速不要开太快）—慢慢左旋7“上旋转”（匀速上调至合适转速）—慢

慢左旋9（匀速上调至合适转速）—根据实际情况加入适量磨料（建议磨料保持液体状态，防止模具和针棒干燥接触）—调整3（揭开透明罩，根据实际情况调

整好一个工件所需的加工时间）—启动5
